Panduan Lengkap Splicing Kabel Fiber Optik untuk Pemula
Menyambungkan kabel fiber optik (splicing) membutuhkan ketelitian dan teknik yang tepat untuk memastikan performa optimal. Berikut panduan lengkap cara splicing kabel fiber optik beserta gambar di setiap tahapannya:
Alat dan Bahan:
- Kabel fiber optik (sudah di stripping)
- Cleaver (alat potong fiber optik)
- Splice closure (kotak pelindung sambungan)
- Splice sleeve (pelindung sambungan serat optik)
- Alkohol (IPA)
- Tissue pembersih bebas debu
- Fiber optic stripper (alat kupas lapisan kabel)
- Splicing machine (alat penyambung serat optik)
- Microscope (alat pembesar untuk memeriksa serat optik)
Langkah-langkah:
1. Persiapan Kabel:
- Siapkan 2 kabel fiber optik yang ingin disambungkan.
- Stripping jacket (lapisan luar): Gunakan stripper untuk mengupas lapisan luar kabel sepanjang sekitar 2-3 cm, serat optik.
- Cleaning (pembersihan): Bersihkan serat optik dengan alkohol dan tissue pembersih bebas debu untuk menghilangkan minyak dan kotoran.
2. Pemotongan Serat Optik:
- Gunakan cleaver untuk memotong serat optik secara tegak lurus. Pemotongan yang presisi sangat penting untuk minimalisir kehilangan cahaya.
- Periksa potongan serat optik dengan microscope untuk memastikan potongan rata dan tidak ada retakan.

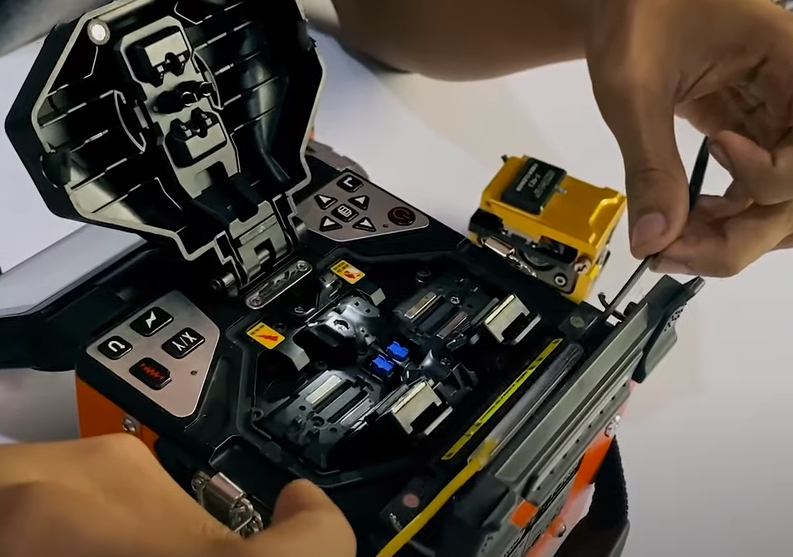

3. Penempatan Serat Optik:
- Masukkan kedua serat optik yang telah dipotong ke dalam splice sleeve dengan hati-hati. Pastikan serat optik sejajar dengan baik.

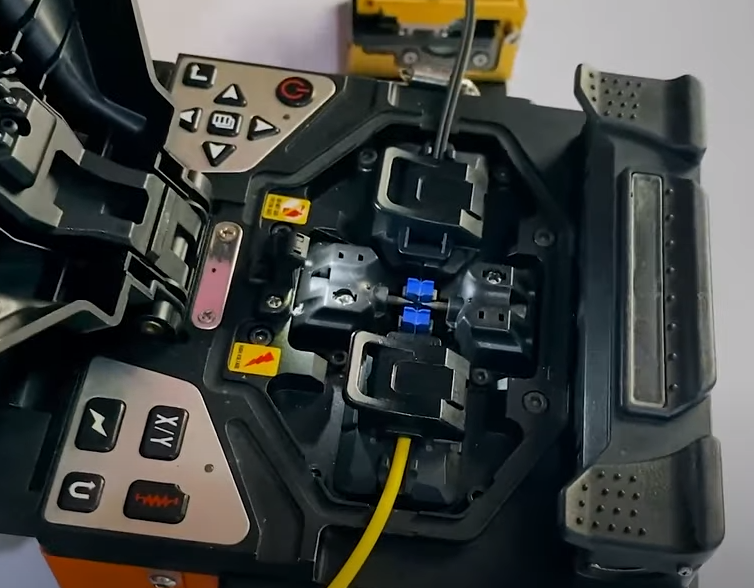

4. Splicing (Penyambungan):
- Tempatkan splice sleeve ke dalam splicing machine.
- Gunakan fungsi arc discharge (pelepasan listrik) pada mesin splicing untuk melelehkan dan menyambungkan kedua serat optik menjadi satu.
- Proses splicing ini dilakukan secara otomatis oleh mesin splicing.
5. Pemasangan Splice Closure:
- Masukkan splice sleeve yang telah disambung ke dalam splice closure.
- Tutup splice closure dengan rapat dan pastikan terpasang dengan baik.
- Label splice closure untuk memudahkan identifikasi di masa mendatang.

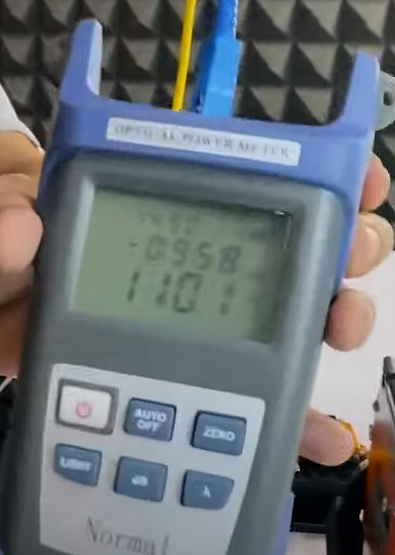

Pengukuran:
- Optical Loss Tester (OTDR): Setelah splicing selesai, ukur performa sambungan menggunakan alat ukur bernama Optical Loss Tester (OTDR).
- Standar redaman (penurunan daya optik): Umumnya, redaman pada titik sambungan yang baik kurang dari 0.3 dB. Konsultasikan standar redaman yang berlaku sesuai dengan spesifikasi kabel dan regulasi setempat.
Tips tambahan:
- Selalu ikuti instruksi manual dari cleaver, splicing machine, dan alat lainnya yang Anda gunakan.
- Bekerja di lingkungan yang bersih dan bebas debu untuk menghindari kontaminasi pada serat optik.
- Gunakan pelindung mata dan sarung tangan saat bekerja dengan kabel fiber optik.
- Latihanlah teknik splicing terlebih dahulu sebelum mengerjakan pekerjaan yang sebenarnya.
Disclaimer:
Panduan ini dibuat untuk tujuan edukasi. Disarankan untuk mengikuti pelatihan khusus dan mendapatkan sertifikasi jika Anda ingin melakukan pekerjaan splicing secara profesional. Penyambungan yang tidak tepat dapat berdampak buruk pada performa kabel fiber optik.
