Cara Menghubungkan Agregasi Switch Unifi dengan Huawei
Mozunote.com- untuk temen-temen yang mempunyai mempunyai switch namun sudah terlalu besar trafiknya bisa coba gunakan fitur agregasi dimana dengan fitur ini port swithc bisa di gabungkan sehingga besaran bandwith menjadi berkali lipat dari jumlah switch ynag kita gabungkan. biasanya ini kita gunakan untuk backbone atau Trunking antar switch.
Setup Sophos Management Web Configurations

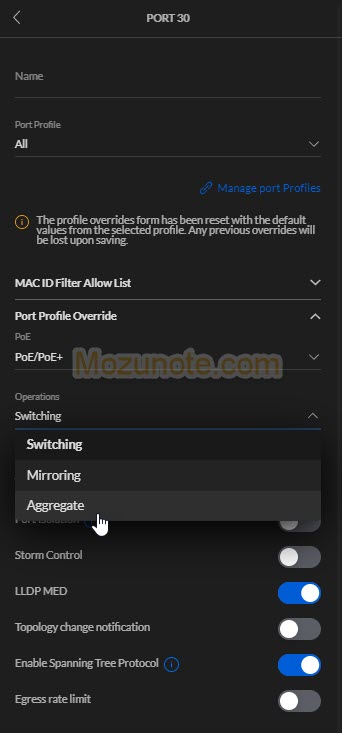

1. Untuk agregasi switch unifi sangat lah mudah kita tinggal masuk ke kontroller kemudian pilih switch menjadi tipe agregasi dan tinggal pilih portnya dari mana sampai mana
Aturan Dalam Pembuatan Agregasi dalam switch unifi ;
- Maximal 6 port yang digabung dan harus port yang berurutan contoh 1 sd 6
- Hanya Suport LACP (802.3ad) .
- Tidak Suport Multi-chassis Link Aggregation Group (MLAG).
2. Untuk Setting switch Huawei Bisa menggunakan GUI atau pun cli namun karena switch huawei yang kami miliki udh cukup lama jadi kasi pake cli saja
- Membuat ETH-Trunk dan LACP mode
system-view
interface Eth-Trunk4
description to Sophos LACP
port link-type trunk
port trunk allow-pass vlan 10 to 40 500
mode lacp
lacp preempt enable
- Pilih Port mana saja yang akan di gabung dan masukan kedalam ETH-Trunk yang sudah kita buat
interface GigabitEthernet1/0/16
eth-trunk 4
interface GigabitEthernet1/0/17
eth-trunk 4
3. Terakhir kita test koneksi jika berjalan lancar berarti berhasil, waloupun kita setting agregasi 4 port jika satu port saja yang terhubung maka tetap akan berjalan normal hanyak saja bacnwidth yang berkurang.
untuk switch huawei versi tertentu lacp nya tidak suport dengan Sophos terbaru, mungkin perlu upgrade firmware untuk switch huaweinya, sekian saja semoga bermanfaat.
